- Введение
Проектирование систем холодоснабжения и систем автоматизации хладоснабжения — комплексная инженерная задача, направленная на создание надежной, энергоэффективной и безопасной инфраструктуры для производства и распределения искусственного холода. Качество и полнота проектной документации напрямую определяют успех реализации, стоимость жизненного цикла и эксплуатационные характеристики объекта. Настоящий отчет детализирует типовой состав проекта для таких систем. - Исходные данные и раздел обоснования
Любой проект начинается со сбора и анализа исходных данных:- Техническое задание (ТЗ) от Заказчика: требуемые температурные режимы, холодопроизводительность, графики нагрузки, параметры объектов-потребителей (цеха, камеры, технологические линии).
- Результаты обследования существующих объектов (при реконструкции).
- Архитектурно-строительные планы с указанием помещений для размещения холодильных машин, насосных, градирен, трассировки трубопроводов.
- Климатические данные района строительства (температуры наружного воздуха, влажность).
- Требования нормативных документов: СП 60.13330.2020, СанПиН, ПБ, ПУЭ, а также отраслевые стандарты.
- Результаты тепловых расчетов нагрузок на систему холодоснабжения.
На основе этих данных выполняется технико-экономическое обоснование (ТЭО), где сравниваются варианты схем (централизованная, децентрализованная), типы хладагентов (R134a, R513A, R717 (аммиак), CO₂), виды хладоносителей (вода, гликолевые растворы, рассолы), типы холодильных машин (чиллеры, компрессорно-конденсаторные блоки) и источники охлаждения конденсаторов (воздушное, водяное, испарительное).
- Основные разделы проектной документации (стадия «Проектная документация» — «П»)
3.1. Пояснительная записка (ПЗ)
Содержит общее описание проекта, обоснование принятых решений, основные технико-экономические показатели (установленная мощность, расходы энергоресурсов, КПД), меры по энергосбережению, описание алгоритмов работы систем.3.2. Технологические решения (раздел ТХ)
- Принципиальная технологическая схема (ПТС) холодоснабжения: Узловая схема с указанием всего основного оборудования (чиллеры, насосы холодоносителя, аккумуляторные баки, расширительные сосуды, градирни), запорно-регулирующей арматуры, контрольно-измерительных приборов (КИП). Показывает взаимосвязи и направления потоков.
- Спецификация оборудования, изделий и материалов: Подробная ведомость с указанием наименования, технических характеристик, количества и примечаний для всего перечисленного в проекте оборудования, арматуры, труб, изоляции.
- Описание технологического процесса: Последовательность работы системы в различных режимах (пуск, штатная работа, остановка, аварийные ситуации).
3.3. Архитектурно-строительные решения (разделы АР, КР)
- Планы размещения холодильного оборудования в машинном отделении, на крыше, на открытой площадке с указанием габаритов, монтажных зон, путей эвакуации.
- Конструктивные решения по усилению перекрытий под тяжелое оборудование, устройству фундаментов под чиллеры и насосы, организации проемов для прокладки магистралей.
3.4. Решения по внутренним инженерным системам (разделы ОВ, ВК, ЭМ, АУПС, АУПТ)
- ОВ (Отопление, вентиляция): Проектирование приточно-вытяжной вентиляции и аварийной вентиляции машинного отделения (особенно критично для аммиачных установок).
- ВК (Водоснабжение и канализация): Водоснабжение градирен, дренажные линии от поддонов, системы подпитки.
- ЭМ (Электроснабжение и электрооборудование): Схемы силового электроснабжения холодильных машин, насосов, градирен. Расчет пусковых токов, выбор кабелей, защитной аппаратуры, устройств АВР.
- АУПС/АУПТ (Автоматизация противопожарных систем): Размещение извещателей в машинных отделениях.
3.5. Автоматизация технологических процессов (раздел СА или АТП) — ядро системы управления
Этот раздел детально описывает систему автоматизации хладоснабжения (САХ):- Функциональная схема автоматизации (ФСА): Показывает технологический объект и все средства автоматизации (датчики, исполнительные механизмы, контроллеры) с указанием их функциональной взаимосвязи.
- Принципиальная электрическая схема управления и автоматики: Детальная схема подключения датчиков температуры, давления, расхода, уровня к шкафам управления, а также подключения исполнительных устройств (частотных преобразователей для насосов, приводов регулирующих клапанов, систем управления компрессорами).
- Структурная схема системы управления: Иерархия (уровни) системы: датчики/исполнительные механизмы → локальные программируемые логические контроллеры (ПЛК) → уровень диспетчеризации (SCADA-система) с рабочими местами операторов.
- Описание алгоритмов управления:
- Каскадное регулирование холодопроизводительности чиллеров или ЦХМ.
- Плавное регулирование производительности насосов холодоносителя с помощью ЧРП в зависимости от перепада давления в магистралях.
- Управление вентиляторами градирен по температуре конденсации.
- Автоматическое включение/выключение резервного оборудования.
- Защита от аварийных режимов (низкое/высокое давление, перегрев, отсутствие потока).
- Тепловой учет отпущенного холода.
- Спецификация на средства автоматизации и КИП: Перечень всех контроллеров, датчиков, реле, элементов индикации.
- Описание интерфейсов диспетчеризации (SCADA): Перечень мнемосхем, трендов, аварийных и предупредительных сигналов, журналов событий, прав доступа для операторов.
3.6. Решения по организации строительства и сметная документация
- Пояснительная записка к сметам.
- Локальные и сводные сметные расчеты на оборудование, материалы, монтажные и пуско-наладочные работы.
- Рабочая документация (стадия «Рабочая документация» — «РД»)

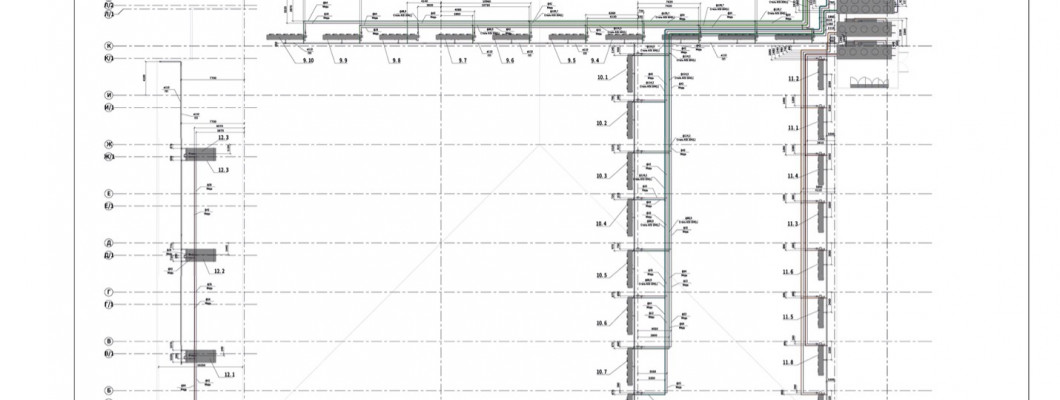

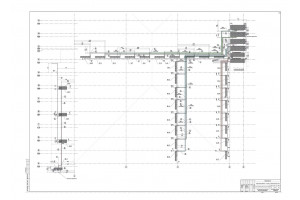

На этой стадии проектирования разрабатываются детализированные чертежи и документы для непосредственного выполнения монтажных и строительных работ:- Рабочие чертежи (планы с привязкой оборудования, разрезы).
- Аксонометрические схемы трубопроводов холодоносителя и магистралей хладагента.
- Монтажные схемы и чертежи нестандартных конструкций, опор, креплений.
- Электромонтажные чертежи (разводка кабельных трасс).
- Рабочие спецификации.
- Заключение
Полноценный проект систем холодоснабжения и автоматизации представляет собой сложный комплект документов, интегрирующий технологические, строительные, электротехнические и кибернетические решения. Современный подход предполагает проектирование как единого автоматизированного комплекса с самого начала, что позволяет оптимизировать капитальные затраты, минимизировать эксплуатационные расходы и обеспечить требуемую надежность и безопасность на протяжении всего жизненного цикла объекта. Качественно составленный проект является основой для успешного монтажа, наладки и последующей эффективной эксплуатации системы.
