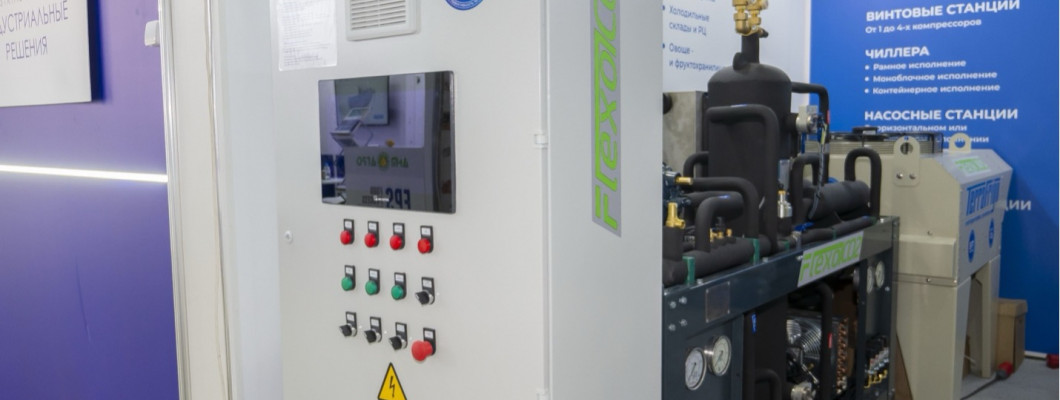

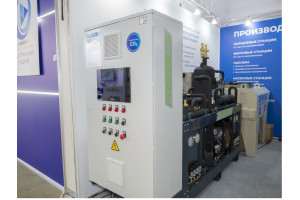

Практика показывает, что универсальной схемы не существует. Выбор зависит от температурного профиля объекта, нагрузок и экономики.

  1. Каскадная система (Cascade System):
  • Принцип: CO₂ работает исключительно в низкотемпературном каскаде (нижняя ступень), отвод тепла от которого осуществляется в каскаде высокотемпературном (верхняя ступень) на синтетическом хладагенте (например, R515B, R513A) или пропане (R290).
  • Преимущества:
    • Снятие проблемы высоких давлений в летний период: Верхняя ступень на синтетике обеспечивает конденсацию CO₂ при безопасных и эффективных температурах круглый год.
    • Высокая энергоэффективность для низких температур (до -50°C и ниже): Оптимальна для морозильных туннелей, линий шоковой заморозки (IQF), низкотемпературных камер хранения.
    • Использование стандартизированных компонентов для CO₂-части.
  • Недостатки: Более сложная система, требующая двух комплектов холодильного оборудования. Зависимость от синтетического хладагента в верхнем каскаде (хотя и в малом количестве).

Прямоеиспарение CO₂ (DX / Direct Expansion):

  • Принцип: CO₂ циркулирует непосредственно в испарителях холодильных камер, аналогично традиционным системам.
  • Преимущества:
    • Максимальная энергоэффективность за счет отсутствия промежуточного хладоносителя.
    • Быстрый выход на режим и точное поддержание температуры.
    • Простота системы (в базовом исполнении).
  • Недостатки/Риски:
    • Критическая зависимость от климата: В регионах с жарким летом температура конденсации CO₂ может превышать критические 31°C, приводя к сверхвысоким давлениям (свыше 100 бар), падению эффективности и аварийным сбросам через предохранительные клапаны.
    • Большой объем заправки CO₂, циркулирующий по всей системе.
    • Рекомендация: Применимо преимущественно в северных регионах или для объектов с круглогодично стабильной низкой температурой окружающей среды (подземные распределительные центры).

Системы с вторичным хладагентом (Secondary Loop / Pump Circulation):

  • Принцип: CO₂ работает как чиллер, охлаждая вторичный хладоноситель (рассол – чаще всего раствор гликоля), который, в свою очередь, подается насосами в охлаждающие устройства камер.
  • Преимущества:
    • Безопасность и стабильность: Основной запас CO₂ локализован в машинном отделении в одном модуле-чиллере. В сами камеры и тоннели поступает нетоксичный рассол. Нет риска утечек CO₂ в пищевые зоны.
    • Гибкость и масштабируемость: Легко добавлять новые потребители холода к рассольному контуру. Идеально для распределительных центров с поэтапным вводом мощностей.
    • Снижение заправки хладагента по сравнению с DX-системой.
    • Возможность аккумулирования холода в аккумуляторе рассола.
  • Недостатки:
    • Потеря эффективности 3-7% из-за дополнительного температурного перепада между CO₂ и рассолом.
    • Высокие капитальные затраты на насосные группы, трубопроводы большого диаметра и теплообменники.
    • Повышенные эксплуатационные расходы на электроэнергию для циркуляционных насосов.

Ключевые преимущества для пищевых производств и РЦ

  1. Энергоэффективность (COP): В низкотемпературном диапазоне (ниже -25°C) CO₂ не имеет равных. Высокая объемная холодопроизводительность позволяет использовать компрессоры меньшего размера. Эффект усиливается в холодном климате, где возможен режим свободного охлаждения (free cooling).
  2. Экологическая безопасность и соответствие нормам: Нулевой ODP и GWP=1 обеспечивают долгосрочную перспективу без рисков запрета или квот на хладагент. Это будущее-доказанное (future-proof) решение.
  3. Безопасность для персонала и продукции: CO₂ нетоксичен (класс безопасности A1), негорюч. При утечке он вытесняет кислород, создавая угрозу удушья, что требует систем мониторига, но исключает риск взрыва или отравления, в отличие от аммиака (NH₃). Не реагирует с медью, что упрощает монтаж.
  4. Снижение эксплуатационных расходов: Помимо высокой эффективности, CO₂ обладает превосходными теплофизическими свойствами (высокий коэффициент теплоотдачи), что позволяет проектировать более компактные теплообменники и сокращать потери.
  5. Возможность рекуперации тепла: Высокая температура газа на выходе из компрессора (до +120°C) позволяет с высокой эффективностью утилизировать тепло для технологических нужд: приготовления горячей санитарной воды, подогрева полов в доковых помещениях, отопления офисных зон. Это превращает холодильную систему в источник тепла, обеспечивая значительную экономию.

Области эффективного применения

  • Низкотемпературные распределительные центры (-25°C и ниже): Крупные логистические комплексы мороженой продукции – самый массовый и экономически оправданный сегмент для внедрения каскадных систем или систем с вторичным контуром.
  • Пищевые производства с морозильными туннелями и спиральными морозилками (IQF): Прямое испарение CO₂ дает максимальную скорость заморозки и качество продукции при минимальных эксплуатационных затратах.
  • Супермаркеты и их распределительные центры (для низкотемпературных камер): Каскадные системы CO₂/синтетик для новых объектов сетевой розницы.
  • Производства с высокими тепловыми нагрузками: Предприятия, где востребована технологическая горячая вода (мясопереработка, молочные заводы), где рекуперация тепла от CO₂-системы дает синергетический экономический эффект.

Критические аспекты проектирования и безопасности

  1. Рабочие давления: Система рассчитывается на высокое давление (до 130 бар для испытаний). Требуется применение специальных компонентов: компрессоров, запорной и регулирующей арматуры, трубопроводов (не ниже категории II по ГОСТ 356), рассчитанных на эти условия.
  2. Мониторинг концентрации: Обязательна установка стационарных систем контроля содержания CO₂ в машинных отделениях и потенциально опасных зонах с выводом сигналов на пульт и включением принудительной вентиляции при превышении порога (обычно 0.5% об.).
  3. Проектирование рельефных систем: Трубопроводы жидкого CO₂ должны прокладываться с учетом возможности дренажа и предотвращения гидроударов. Особое внимание – грамотному подбору и размещению предохранительных клапанов и мембранных предохранительных устройств.
  4. Квалификация персонала: Обслуживающий персонал должен проходить специальное обучение по работе с высоким давлением и специфике CO₂ как хладагента. Требуется иная, по сравнению с фреонами, культура монтажа и сервиса.

Переход на системы охлаждения на CO₂ для новых низкотемпературных объектов пищевой промышленности и логистики является не тенденцией, а обоснованной технологической необходимостью и экономически выгодным решением в среднесрочной и долгосрочной перспективе.

Рекомендации:

  1. Для распределительных центров и производств со смешанным температурным профилем оптимальна каскадная система, обеспечивающая стабильность и эффективность в любом климате.
  2. Для крупных морозильных производств (туннели, спиральные морозилки) наиболее эффективна схема прямого испарения CO₂ при условии решения вопроса с летним теплоотводом.
  3. Для объектов с поэтапным расширением или с повышенными требованиями к безопасности в зонах нахождения персоналапредпочтительна система с вторичным контуром.
  4. Ключ к успеху – привлечение проектировщиков и подрядчиков с доказанным практическим опытом работы с CO₂, а не только теоретическими знаниями. Экономия на этапе проектирования и монтажа при работе с таким технологичным хладагентом недопустима и ведет к значительным операционным потерям в дальнейшем.

Системы на CO₂ – это надежный, эффективный и экологичный фундамент для современного пищевого производства и логистики, обеспечивающий устойчивость бизнеса перед лицом ужесточающихся глобальных экологических требований.
